SVG 研究之路 (11) - filter:feColorMatrix
feColorMatrix 顧名思義就是色彩矩陣的濾鏡，用一個矩陣的計算，將圖片的色彩重新計算後輸出，便可以達到各種不同的色彩變化效果，在此之前，要先介紹一下圖片顏色定義，因為如果不了解圖片的顏色組成原理，就會無法明白色彩該如何去計算。
參考：淺談位元色版
色彩矩陣
基本上在網路的圖片裡頭 ( jpg、png )，每一個像素的顏色，都是由 R ( 紅 ) 、G ( 綠 ) 、B ( 藍 ) 、A ( 透明 / Alpha ) 四個色版所組成 ( 使用過 Photoshop 應該很清楚，不清楚的請好好重學 Photoshop ) ，每一個色版具有 0~255 階 ( 2 的八次方 )，透過色彩矩陣的換算，我們可以輕易地改變圖片裡每一個像素的顏色，色彩矩陣的公式如下：
裏頭的 R in 代表原來的紅色色版，R out 代表轉換過的紅色色版，依此類推 G 和 B 也是如此，最後一個 1 是可以額外增加的參數就先別理他了，因此由公式我們可以知道，經過這個色彩矩陣的轉換，我們可以輕鬆地把一張圖片裏頭的某些顏色換成另外的顏色，或是把某些顏色直接拿掉，直接看下面的範例圖比較容易理解：
這是一張 RGB 色光的色彩模型 ( 背景透明 )
利用下面的矩陣，我們可以把紅色的數值 255 給變成 0
<feColorMatrix values="0 0 0 0 0
0 1 0 0 0
0 0 1 0 0
0 0 0 1 0" />
為什麼會這樣呢？因為紅色的 255 數值 ( 純紅色的色碼： FF0000 ) 經過矩陣轉換後，變成： (255/255)x0 + (G/255)x0 + (B/255)x0 + (alpha/255)x0 = 0，因為 0*255 = 0，在色碼表中 0 所代表的就是黑色，因此紅色的區域就變成黑色了 ( 000000 )，同樣的道理，我們也可以讓藍色和綠色都消失：
<feColorMatrix values="1 0 0 0 0
0 0 0 0 0
0 0 1 0 0
0 0 0 1 0" />
<feColorMatrix values="1 0 0 0 0
0 1 0 0 0
0 0 0 0 0
0 0 0 1 0" />
如果我們把矩陣的位置互換，就可以把顏色互相對調過來
<feColorMatrix values="0 0 1 0 0
0 1 0 0 0
1 0 0 0 0
0 0 0 1 0" />
接著我們看到 Alpha 這個色版，簡單來說這個色版掌管透明度，但實際上這個色版可以想像成遮色片的色版，具有 256 個從黑到白的灰階模式，越黑越透明，越白越不透明，但 alpha 的數字卻是 0~1 組成，一張圖片不管怎樣，如果單純只看 alpha 都是 255/255=1 ( 全白 )，不然的話這張圖片就會變成半透明了，可以看以下的例子,將 alpha 改為 0.5 就變成半透明了：
<feColorMatrix values="1 0 0 0 0
0 1 0 0 0
0 0 1 0 0
0 0 0 .5 0" />
色彩轉換

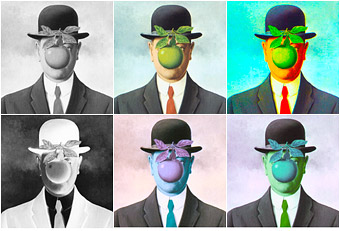

看完了單純 RGBA 的圖片說明，對於色彩矩陣應該有了初步的認識，接下來就來點比較複雜的，直接用一張具有各種色彩的圖片來玩玩看！以下我選擇了我最喜歡的超現實主義大師 Rene Magritte 的代表作 The Son of Man 的截圖來向大師致敬！
假設我們今天要把圖片的飽和度提高，該怎麼做呢？首先當然是想想飽和度的成因，就是紅的越紅，藍的越藍，綠的越綠，由這個成因出發，我們的矩陣就可以寫成下面的樣子，看到矩陣當中出現了 3 和 -1，一定會很那悶這是怎麼來的，箇中原理其實很容易理解，讓我們假設某一個像素的 RGB 分別是 (200/255),(100/255),(50/255)，呈現的應該是有點暗沉的橘色，經過矩陣的換算，R 變成了 200/255x3-100/255-50/255= 1.76, G 變成 200/255x(-1)+100/255*3-50/255=0.2，B 變成 200x(-1)+100x(-1)+50x3=-0.59，因此 RGB 轉換後就是：200x1.76,100x0.2,50x-0.5。
<feColorMatrix values="3 -1 -1 0 0
-1 3 -1 0 0
-1 -1 3 0 0
0 0 0 1 0" />
如果今天要讓一張圖片變成灰階，其實我們可以這麼做：
<feColorMatrix values="1 0 0 0 0
1 0 0 0 0
1 0 0 0 0
0 0 0 1 0" />
做出不同的灰階效果：
<feColorMatrix values=".5 .2 .3 0 0
.5 .2 .3 0 0
.5 .2 .3 0 0
0 0 0 1 0" />
此外也可以單純針對 alpha 色版做變化，就可以單純針對紅色、綠色、藍色的 alpha 值，進行遮色片的效果 ( 就有點類似 photoshop 的遮色片 )，我在下方放了一個色塊，就可以清楚知道各個遮色片的效果
<feColorMatrix values="0 0 0 0 0
0 0 0 0 0
0 0 0 0 0
1 1 1 0 0" />
<feColorMatrix values="0 0 0 0 0
0 0 0 0 0
0 0 0 0 0
1 0 0 0 0" />
<feColorMatrix values="0 0 0 0 0
0 0 0 0 0
0 0 0 0 0
0 1 0 0 0" />
<feColorMatrix values="0 0 0 0 0
0 0 0 0 0
0 0 0 0 0
0 0 1 0 0" />
濾鏡效果
我了解看到這邊，大家應該已經「灰起」了，總之這就是色彩矩陣的計算原理，不過其實也不用太擔心，SVG 裏頭其實已經幫我們設定好了幾組，只需要輸入 type 名稱以及數值，就可以輕鬆的產生濾鏡效果，也大幅度減少了自己動手運算的門檻，
type="matrix"：
這就是剛剛提到的矩陣，也是預設值，values 就是那二十組數字。
type="saturate"：
顧名思義就是飽和度，values=0 是無飽和度，數字越大飽和度越高。
<feColorMatrix type="saturate" values="0" />![SVG filter - feColorMatrix]()
<feColorMatrix type="saturate" values="1" />![SVG filter - feColorMatrix]()
<feColorMatrix type="saturate" values="5" />![SVG filter - feColorMatrix]()
type="hueRotate"：
顧名思義就是色相，values 帶入的是角度，也就是 色相環 要旋轉的角度。
<feColorMatrix type="hueRotate" values="0" />![SVG filter - feColorMatrix]()
<feColorMatrix type="hueRotate" values="90" />![SVG filter - feColorMatrix]()
<feColorMatrix type="hueRotate" values="180" />![SVG filter - feColorMatrix]()
type="luminanceToAlpha"：
直接變成遮色片的形式，沒有 values 值。
<feColorMatrix type="luminanceToAlpha"/>![SVG filter - feColorMatrix]()
小結
以上就是 SVG filter feColorMatrix 的介紹，相同的 colormatrix 原理同樣可以應用在 HTML5 的色彩運算上，說難不難，但是真的要深入去計算每個數值，讓產生的圖片變成最完美的效果，就是很難又很複雜的學問了！最後補充上一大堆的參考資料：
