淺談位元色版 color channel

這篇我們來探討一下基本的位元色版的原理,為什麼要寫這一篇,主要因應現在當紅的 HDR 與 EXR 的檔案格式,必須要介紹一下基本概念,而這些概念間接也會影響到像 SVG 、HTML...等繪製向量圖形的計算,不然屆時搞不清楚,就無法做出完美的效果呈現。

首先介紹一下色彩的解析度,這其實在大學一年級必修的計算機概論中,都會多少提到這觀念,如同 2^8 ( 2 的 8 次方 ) = 256 色的色彩資訊,也就是八位元的色彩資訊,而我們所知的螢幕解析度「高彩」,則是 2^16 = 65536 種顏色,16位元的色彩資訊,全彩則是 2^24 = 16777216,24 位元的色彩資訊。

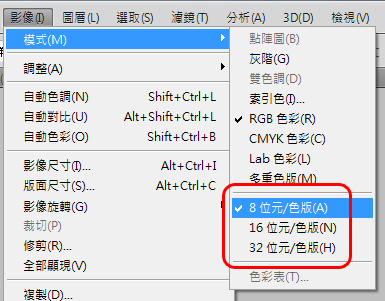

看完上面這段,或許你會有個疑問,這與 photoshop 中的位元色版有什麼不同,或是看到 photoshop 中 8 位元,16 位元與32 位元你已經混亂了,這裡面不同的可大了!那什麼是 photoshop 中的 8 位元 16 位元與 32 位元呢?

color channel

若以 8 位元的 RGB 色版為例,則是 R 色版具有 2^8 = 256 種紅色 ( 0~255 ),G 色版與 B 色版也各具有 256 種綠色與藍色 ( 0~255 ),也因此為什麼在 16 進位的色碼中會表示為 00~FF 的原因,所以 8 位元的 RGB 色版,就是包含 256 種紅色,256 種綠色,256 種藍色的色版,其實也就是 24 位元的全彩顏色 ( 256 x 256 x 256 = 2^8 x 2^8 x 2^8 = 2^24 ),這也幾乎包含了我們眼睛所能見到的全部顏色了,此外,或許還有人聽過 32 位元的色彩,那就是包含了 256 種不同的 alpha 色彩。

而單純灰階的色版,我們也可稱為 8 位元的色版,但他卻是只有 8 位元的顏色,也就是 256 種從黑到白之間的灰色,同理,16 位元的色版,則是 R 色版具有 2^16 = 65536 種紅色,G 色版具有 65536 種綠色,B 色版具有 65536 種藍色,總共則是2^16 x 2^16 x 2^16 = 2^48 種顏色,等於是 48 位元的色彩資訊,當然這幾乎已經是天文數字了,也遠遠超過眼睛所能感受的色彩了。

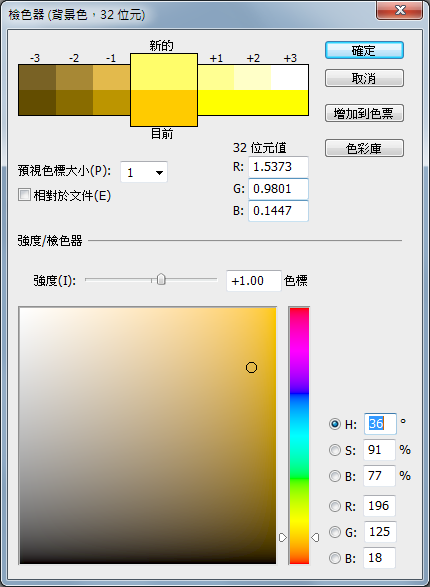

接著介紹 32 位元的色版,跟剛剛一樣,RGB 三色版分別都具有 2^32 種紅色綠色藍色,但為什麼現在大家往往朗朗上口的卻是32 位元浮點數色版呢?因為在 8 位元色版與 16 位元色版中,色彩的資訊均以整數表示,類似 255 的紅,或是 65530 的藍( 當然不會是這麼直接的講法 ),而在 32 位元色版中,則是將這 32 個位元,區分為 1 個正負號,8 個整數,23 個小數點後的浮點數,當然這其中牽扯到了許多複雜的傅立葉運算,也因此在32位元色版的色彩選擇中,可以發現許多的小數點與正負號跑出來。

而誠如 photoshop 說明文件所述,在 CS2 之後的版本於影像調整增加了 "曝光度" 的選項,這個選項的是專門針對 32 位元色版所設計,以及由 32 位元色版轉換為 8 位元或 16 位元色版中的轉換選單,也因為 32 位元色版多出了那一大堆的浮點數 就更能記錄更多的色彩資訊,所以高動態範圍的影像也都是採用這種位元色版模式記錄資訊囉!

color channel
