Google Maps API - 形狀 ( 圓形、矩形 )
圓形和矩形在 Google Maps API 裡的設定比較有固定規則,有別於折線和多邊形,是使用陣列來標記座標點,圓形是用中心點和半徑,矩形則是兩個點 ( 四個邊 ),這篇就來把這兩種形狀放到地圖上。
起手式
圓形:的建構函式為 Circle,使用一組 LatLng 座標來指定圓心,半徑則是以公尺為單位表現,下列 CircleOptions 的部分是相關屬性設定。
var circle = new google.maps.Circle(CircleOptions)
矩形:的建構函式為 Rectangle,使用兩組 LatLng 座標來指定兩個端點 ( 四個邊 ),下列 RectangleOptions 的部分是相關屬性設定。
var rectangle = new google.maps.Rectangle(RectangleOptions)
圓形設定 Circle Options
- map:指定要放在哪個地圖上,如果沒有設定,可以再用 setMap 的方法把圓形放到地圖裡。
- center:圓形的圓心,使用一組經緯度座標表示。
- radius:圓形的半徑,單位是「公尺」。
- fillColor:圓形填滿的顏色。
- fillOpacity:圓形填滿的透明度,0.0 ~ 1.0 之間,越接近 0 表示越透明。
- strokeColor:圓形外框線條的顏色。
- strokeWeight:圓形外框線條寬度,使用 pixel 表示。
- strokeOpacity:圓形外框線條透明度,0.0 ~ 1.0 之間,越接近 0 表示越透明。
strokePosition:圓形外框線條是在的位置,有三種選項,「CENTER」表示線條的中線貼齊圓形邊緣,「INSIDE」表示線條最外緣貼齊圓形最外緣 ( 線條在形狀內 ),「OUTSIDE」表示線條的最內緣貼齊圓形最外緣 ( 線條在形狀外 )。
strokePosition: google.maps.StrokePosition.選項
- zIndex:圓形階層,數字越大在越上面。
- visible:是否可以看見圓形,預設值 true,如果設定 false 就看不見。
- clickable:是否可以點擊圓形,預設值 true,如果設為 false 則不能點擊。
- draggable:是否可以拖曳邊圓形,預設值為 false,如果設為 true,則可以把整個多邊形拖曳到別的地方 ( 如果是要個別修改形狀邊緣的點,可以使用 editable )。
- editable:是否可以編輯圓形,預設值為 false,如果設為 true,透過滑鼠就可以更改圓形大小。
圓形方法 Circle Methods
- setMap(Map):設定地圖,將圓形放到指定的地圖上,如果設定的值為 null,則會移除圓形。
- setDraggable(boolean):設定是否可以拖曳圓形,true 可以,false 不可以。
- setEditable(boolean):設定是否可以編輯圓形,true 可以,false 不可以。
- setOptions(CircleOptions):重新設定圓形。
- setCenter(center):設定圓形圓心,用法等同 CircleOptions。
- setRadius(radius):設定圓形半徑,用法等同 CircleOptions。
- setVisible(boolean):設定圓形是否可見,true 可以,false 不可以。
- getDraggable():獲取圓形是否可以拖曳的狀態。
- getEditable():獲取圓形是否可以編輯的狀態。
- getMap():獲取圓形所在地圖。
- getBounds():獲取圓形上下左右四個端點的座標。
- getCenter():獲取圓形的圓心座標。
- getRadius():獲取圓形的半徑。
- getVisible():獲取圓形是否可見的狀態。
圓形事件 Circle Events
- click:滑鼠點擊。
- dblclick:滑鼠連點兩下。
- center_changed:圓心發生改變。
- radius_changed:半徑發生改變。
- drag:拖曳多邊形。
- dragend:拖曳多邊形結束。
- dragstart:拖曳多邊形開始。
- mousedown:按下滑鼠。
- mouseup:放開放開。
- mousemove:移動滑鼠。
- mouseout:滑鼠移出多邊形外。
- mouseover:滑鼠移到多邊形內。
- rightclick:滑鼠右鍵點擊。

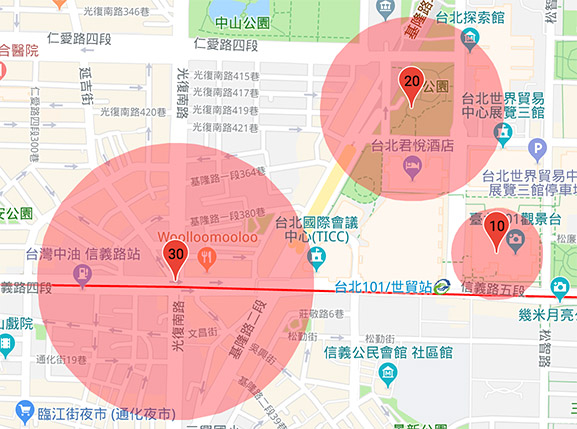

知道圓形的用法之後,可以在地圖上指定相對應的座標化圓,並搭配標記 marker,實現不同數值有不同半徑大小的圓形,下面的範例先用一個 position 陣列放座標經緯度,然後 num 是半徑的基準數值,實際呈現時會乘以 10。
var map;
var position = [{
lat: 25.0336962,
lng: 121.5643673
}, {
lat: 25.036518,
lng: 121.562546
}, {
lat: 25.033164,
lng: 121.557472
}];
var num = [10, 20, 30];
var circle = [];
var marker = [];
function initMap() {
map = new google.maps.Map(document.getElementById('map'), {
zoom: 16,
center: position[1]
});
position.forEach(function(e, i) {
circle[i] = new google.maps.Circle({
center: e,
radius: num[i] * 10,
strokeOpacity: 0,
fillColor: '#f00',
fillOpacity: 0.35,
map: map
});
marker[i] = new google.maps.Marker({
position: e,
map: map,
label: num[i].toString()
});
});
}
矩形設定 Rectangle Options
矩形和圓形大同小異,扣除圓形的center
和radius
其他都相同,這邊就僅列出不同的部分。
- bounds:設定矩形 north、south、east 和 west 的座標,換句話說也就是指定四個邊的線段經緯度。
矩形方法 Rectangle Methods
除了圓形的setCenter(center)
、setRadius(radius)
、getCenter()
和getRadius()
其他都相同,這邊僅列出不同的部分。
- setBounds(Bounds):設定座標。
- getBounds():獲得座標。
矩形事件 Rectangle Events
除了圓形的center_changed
和radius_changed
其他都相同,這邊僅列出不同的部分。
- bounds_changed:當矩形的端點發生改變。

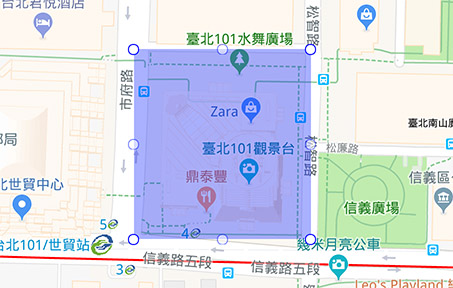

下方是矩形的簡單範例,在地圖上放置矩形,並讓矩形的端點可以編輯。
var map;
function initMap() {
map = new google.maps.Map(document.getElementById('map'), {
zoom: 17,
center: {
lat: 25.0336962,
lng: 121.5643673
}
});
var rect = new google.maps.Rectangle({
bounds: {
north: 25.034962,
south: 25.033115,
east: 121.565422,
west: 121.563523
},
strokeOpacity: 0,
fillColor: '#00f',
fillOpacity: 0.35,
editable: true,
map: map
});
}
