SVG D3.js - 拖拉行為 ( Drag Behavior )
這篇要來談一下 d3.js 裏頭的「拖拉行為」( Drag Behavior ),其實 drag 這個行為在 web 的世界裡頭早就存在已久,HTML5 出來之後更變成了一些基本的網頁行為,不過這個行為在 d3.js 該如何實現呢?其實 d3.js 早就已經幫我們做好了,不僅適用在 svg 裡頭,更可以應用在一般的網頁元素上頭。
要使用 d3.js 的 drag,一開始必須要先利用d3.behavior.drag()
宣告這個行為,接著在裡面寫入dragstart
、drag
和dragend
要做些什麼事,接著再讓我們的選擇的物件用call
去呼叫,就可以讓我們選擇的物件具有 drag 的行為,用講的不是很好理解,用程式碼一步步分解來看。
一開始我們先用一個變數去裝載 drag 行為,方便我們後續呼叫 ( call ) 使用,在 d3.js 裏頭有三種 drag 行為,分別是dragstart
、drag
和dragend
,直接用 on 後面接上去即可,很像 jQuery 的做法。
var drag = d3.behavior.drag()
.on('dragstart', function() {
//拖拉開始時,要做什麼事
})
.on('drag', function() {
//拖拉時,要做什麼事
})
.on('dragend', function() {
//拖拉結束時,要做什麼事
});
接著我在 HTML 裏頭放入一個 id 為 r 的正方形,CSS 的位置設為 absolute ( 這樣才可以拖拉 ),然後用 d3.js 的選擇器來選擇它,設定位置,並且呼叫 drag。
var rect = d3.select('#r')
.style({'left':'50px','top':'50px'})
.call(drag);
完成之後我們就要來寫一下 drag 要做些什麼事情,因為我們已經宣告了 rect 這個變數,所以我們在 drag 裏頭就可以使用 ( 因為 rect 會呼叫 drag,所以變數的宣告 drag 要寫在前面 ),這時候要用到d3.event
來獲取 drag 當下的事件,因為要知道有哪些事件,所以我們先用 console 來看看,如果用 console 印出每個d3.event
,可以看到裡面主要包含「type」以及「sourceEvent」,「type」表示拖拉的識別行為,而「sourceEvent」則是我們網頁原本會有的事件,像是偵測滑鼠座標的 pageX 和 pageY 都在裡頭,而drag
幫我們把滑鼠座標給直接取出到外層變成物件,就可以直接坐設定了。( 範例:svg-d3-16-drag-behavior-demo1.html )
var drag = d3.behavior.drag()
.on('dragstart', function() {
console.log(d3.event);
})
.on('drag', function() {
console.log(d3.event);
})
.on('dragend', function() {
console.log(d3.event);
});

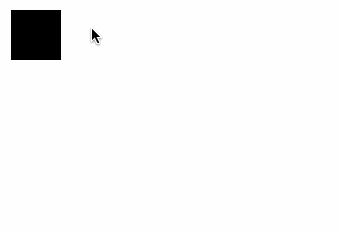

有了滑鼠事件之後,就可以實作拖拉的行為了,dragstart
和dragend
只需要負責改變顏色,drag
就讓方塊的中心點可以跟著滑鼠座標移動,移動的時候還會變成綠色。( 範例:svg-d3-16-drag-behavior-demo2.html )
var drag = d3.behavior.drag()
.on('dragstart', function() {
rect.style({'background':'red'});
})
.on('drag', function() {
rect.style({
'left':(d3.event.x-25)+'px',
'top':(d3.event.y-25)+'px',
'background':'green'
});
})
.on('dragend', function() {
rect.style({'background':'#000'});
});
var rect = d3.select('#r')
.style({'left':'50px','top':'50px'})
.call(drag);

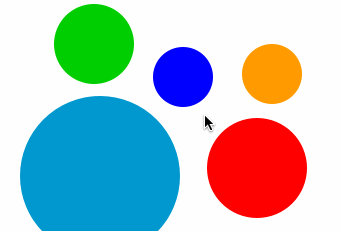

不過,今天如果只有單純拖拉的行為好像不足以表現 d3.js 的長處,所以我們把 drag 換成 svg,根據 data 來產生一些圓形,並讓這些圓形都可以拖拉,一開始我們先設定 data ( 或是引入 data 也可以 ),然後設定 drag 行為,在 body 裡面放入 svg,有了 svg 之後就根據 data,利用.data(data).enter()
產生圓形,呼叫 drag 行為,就完成囉!( 範例:svg-d3-16-drag-behavior-demo3.html )
var data = [
{'cx':210, 'cy':210, 'r':50, 'fill':'#ff0000'},
{'cx':75, 'cy':75, 'r':40, 'fill':'#00cc00'},
{'cx':200, 'cy':30, 'r':30, 'fill':'#0000ff'},
{'cx':80, 'cy':190, 'r':80, 'fill':'#0099cc'},
{'cx':100, 'cy':100, 'r':30, 'fill':'#ff9900'}
];
var drag = d3.behavior.drag()
.on('dragstart', function(d) {
d3.select(this).attr({'fill':'black'});
})
.on('drag', function(d) {
d3.select(this).attr({
'cx': d.x = d3.event.x,
'cy': d.y = d3.event.y,
});
})
.on('dragend', function(d) {
d3.select(this).attr({'fill':d.fill});
});
var svg = d3.select('body')
.append('svg')
.attr({
'width':'400',
'height':'300'
})
.style({
'border':'1px solid #000'
});
svg.selectAll('circle')
.data(data)
.enter()
.append('circle')
.attr({
'cx': function(d){return d.cx;},
'cy': function(d){return d.cy;},
'r': function(d){return d.r;},
'fill': function(d){return d.fill;}
})
.call(drag);
