SVG D3.js - CSV 數據處理

在數據的類型裡,CSV 是一種相當普及且方便的數據文件格式,從我們每個人手邊的 excel 就可以輕鬆地將數據轉換成 CSV 的數據格式,而對於 d3.js 而言,除了可以很輕鬆的處理 JSON 數據之外,也可以很便利的處理 CSV 的數據,搭配前幾篇所介紹的數據處理方法,就可以做出多樣的變化。

CSV 數據

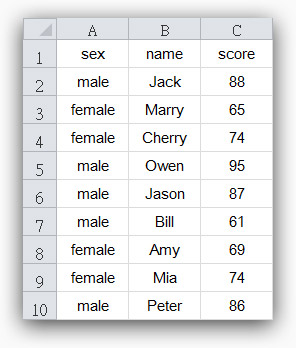

首先來看一下什麼是 CSV 數據,CSV 就是「用逗號分隔值」( Comma-Separated Value ),舉例來說,在 EXCEL 裏頭的數據長得像下圖這樣:

CSV 數據處理

轉換為 CSV 之後就變成這樣:

sex,name,score
male,Jack,88
female,Marry,65
female,Cherry,74
male,Owen,95
male,Jason,87
male,Bill,61
female,Amy,69
female,Mia,74
male,Peter,86

這個 CSV 格式的資料,也就是我們要載入的,載入 CSV 格式資料的方法,和 jquery 裏頭的 ajax 類似,而且同樣會遇到「跨域」 ( cross domain ) 的問題,什麼是跨域呢?就是當我們使用網頁瀏覽器瀏覽網頁時,瀏覽器為了保障資料傳輸的安全性,具備一個重要的瀏覽器端語言的安全協定,這個協定僅允許 script 在同個網域之間互相傳送資料,但是禁止不同網域之間互相取用方法與屬性。( 參考 Same-origin policy )

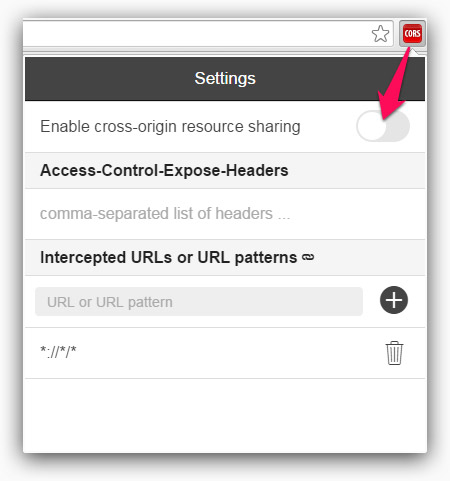

因此,為了方便在網頁端進行開發,建議大家可以使用 Google Chrome 進行瀏覽,並安裝跨域小套件:「Allow-Control-Allow-Origin: *」,安裝之後再 Chrome 右上角會出現一個紅色按鈕,點選會出現一個開關的選項:

CSV 數據處理

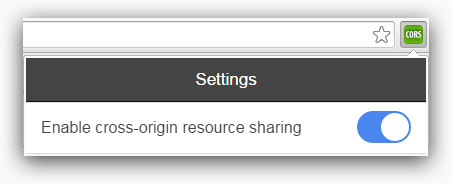

打開開關就會變成綠色的,這時候就是把瀏覽器的安全性關閉,可以跨域了。

CSV 數據處理

可以跨域之後,我們就可以拿這個 CSV 格式的檔案 ( svg-d3-13-csv.csv ) 來練習,首先我們要先把這個 CSV 載入,然後用 console 就看看載入的數據,會發現載入的數據經過 d3.js 的處理,已經變成了 JSON 的格式了。( 範例:svg-d3-13-csv-demo1.html,如果 console 出現No 'Access-Control-Allow-Origin' header is present on the requested resource. Origin 'null' is therefore not allowed access.就是沒有跨域,跨域成功就會出現以下數據 )

d3.csv("http://www.oxxostudio.tw/articles/201501/svg-d3-13-csv.csv", function(data) {
    console.log(data);
});

CSV 數據處理

使用 d3.js 讀取 CSV

然而 d3.js 的 CSV 也具有像 ajax 一樣的 callback 機制,裏頭也具有 error 和 success 的方法,要測試 error 的話可以把跨域關起來,就會看到 console 出現 oh no 的字樣,範例裏頭將 CSV 的資料指定給另外一個陣列變成另外一個 JSON 資料,同時將分數的部分由字串轉換為數字。( 範例:svg-d3-13-csv-demo2.html)

d3.csv("http://www.oxxostudio.tw/articles/201501/svg-d3-13-csv.csv", function(d) {
  return {
    '性別': d.sex,
    '姓名': d.name,
    '分數': +d.score
    };
}, function(error, rows) {
        if(error){
            console.log('oh no');
        }
        else{
          console.log(rows);
        }
});

CSV 數據處理

上述的方式,是針對已經符合 RFC4180 標準 的字串,同樣也適用於d3.csv.parse(string[, accessor])這個 API,不過使用d3.csv.parse必須是要餵字串才型喔!但是對於不符合 RFC4180 標準的字串,又該怎麼處理呢?例如下面這個 CSV:( svg-d3-13-csv.csv )

name,Bill,score,80,sex,male
name,Jean,score,78,sex,female
name,Owen,score,92,sex,male

針對這類型的數據,d3.js 提供了我們d3.csv.parseRows(string[, accessor])的方法來處理,下面的範例是利用 d3.text 將載入的 CSV 變成了字串的形式,接著利用d3.csv.parseRows把每一列變成物件,接著再利用d3.map把數據變成我們理想中的格式。( 範例:svg-d3-13-csv-demo3.html)

d3.text("http://www.oxxostudio.tw/articles/201501/svg-d3-13-csv2.csv", function(data) {
  console.log(data);
  var parsedCSV = d3.csv.parseRows(data);
  console.log(parsedCSV);
  var a = parsedCSV.map(function(d){
      return{
          name:d[1],
          score:d[3],
          sex:d[5]
      }
  });
  console.log(a);
});

CSV 數據處理

把字串轉化為我們要的各式化數據還不稀奇,d3.js 裏頭的d3.csv.format(rows)d3.csv.formatRows(rows),可以將格式化後的數據,轉化回原本的 CSV 樣子。( 範例:svg-d3-13-csv-demo4.html)

console.log(d3.csv.format([
    {name:"Bill",score:'80',sex:'male'},
    {name:"Jean",score:'78',sex:'female'},
    {name:"Owen",score:'92',sex:'male'}
]));

//name,score,sex
//Bill,80,male
//Jean,78,female
//Owen,92,male

console.log(d3.csv.formatRows([
    ["Bill",'80','male'],
    ["Jean",'78','female'],
    ["Owen",'92','male']
]));

//Bill,80,male
//Jean,78,female
//Owen,92,male

知道用法之後,如果剛剛 d3.text 不明白的,就可以用 d3.csv.format 來轉換,結果會是一樣的。( 範例:svg-d3-13-csv-demo5.html)

d3.csv("http://www.oxxostudio.tw/articles/201501/svg-d3-13-csv2.csv", function(data) {
  var f = d3.csv.format(data);
  console.log(f);
  var parsedCSV = d3.csv.parseRows(f);
  console.log(parsedCSV);
  var a = parsedCSV.map(function(d){
      return{
          name:d[1],
          score:d[3],
          sex:d[5]
      }
  });
  console.log(a);
});

CSV 數據處理

小結

以上就是 d3.js 裏頭 CSV 數據處理的基本方式,記得讀取數據的時候要記得跨域,不然就是要在同一個 domain name 底下喔!
