在上一篇我們深入的認識了 feDisplacementMap 這個濾鏡,也做出了水波和國旗皺褶的效果,這篇將繼續針對 feDisplacementMap 做一些補充,同時也利用 SVG 的 animte 來做出水波的動畫,畢竟水波就是要會動才逼真呀!

說是補充其實也只是上一篇少講了這個 W3C 的範例 ( 看下圖 ),裏頭同樣是使用黑白的棋盤圖來做移置,不過作為移置的參考漸層圖是有設計過的漸層,可以讓整體的移置剛好旋轉 20 度,而且如果是以 png 作為漸層移置參考,就不會有鋸齒狀的效果。

SVG 研究之路 (29) - filter - 水波效果

漸層 + 動畫

OK 補充完了,繼續來看一下這篇的主題:水波效果,在上一篇我使用的漸層,是利用漸層本身的重複性 spreadMethod="reflect" 來做重複的漸層,但如果應用在漸層的動畫上,就會有些問題了,因為漸層的重複性很多層面取決於 r 的大小,所以無法做出由內而外不斷重複的動畫,於是換個角度思考,直接從製作的漸層顏色 stop-offset 著手,製作出許多的漸層環,搭配動畫的時間差,就可以讓漸層看起來完全連接在一起。

先看看漸層動畫:

<svg width="340" height="231">
  <defs>
    <radialGradient id="r" cx=".5" cy=".5" r=".8">
      <stop offset="0" stop-color="#000">
        <animate attributeName="offset" to=".2" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".1" stop-color="#f00">
        <animate attributeName="offset" to=".3" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".2" stop-color="#000">
        <animate attributeName="offset" to=".4" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".3" stop-color="#f00">
        <animate attributeName="offset" to=".5" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".4" stop-color="#000">
        <animate attributeName="offset" to=".6" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".5" stop-color="#f00">
        <animate attributeName="offset" to=".7" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".6" stop-color="#000">
        <animate attributeName="offset" to=".8" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".7" stop-color="#f00">
        <animate attributeName="offset" to=".9" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".8" stop-color="#000">
        <animate attributeName="offset" to="1" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".9" stop-color="#f00">
        <animate attributeName="offset" to="1.1" dur="1s" repeatCount="indefinite"></animate>
      </stop>
    </radialGradient>
  </defs>
  <rect x="0" y="0" width="340" height="231" fill="url(#r)"></rect>
</svg>

SVG 研究之路 (29) - filter - 水波效果

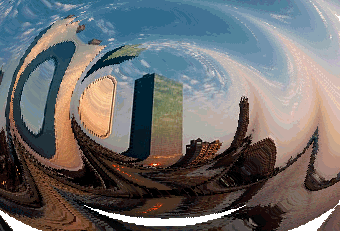

套用移置率鏡後的效果,這樣的 gif 動畫只有一兩秒,檔案大小高達 600KB,SVG 只有 2KB,你也可以直接打開 SVG 預覽,看不到就表示你的瀏覽器不支援喔~:

<svg width="340" height="231">
  <defs>
    <filter id="f" filterUnits="objectBoundingBox" x="20" y="20" width="390" height="280">
      <feImage xlink:href="#MyImage1" result="pict1"></feImage>
      <feImage xlink:href="#MyImage2" result="pict2"></feImage>
      <feDisplacementMap id="fdm" scale="50" xChannelSelector="R" yChannelSelector="R" in2="pict2" in="pict1"></feDisplacementMap>
    </filter>
    <radialGradient id="r" cx=".5" cy=".5" r=".8">
      <stop offset="0" stop-color="#000">
        <animate attributeName="offset" to=".2" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".1" stop-color="#f00">
        <animate attributeName="offset" to=".3" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".2" stop-color="#000">
        <animate attributeName="offset" to=".4" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".3" stop-color="#f00">
        <animate attributeName="offset" to=".5" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".4" stop-color="#000">
        <animate attributeName="offset" to=".6" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".5" stop-color="#f00">
        <animate attributeName="offset" to=".7" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".6" stop-color="#000">
        <animate attributeName="offset" to=".8" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".7" stop-color="#f00">
        <animate attributeName="offset" to=".9" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".8" stop-color="#000">
        <animate attributeName="offset" to="1" dur="1s" repeatCount="indefinite"></animate>
      </stop>
      <stop offset=".9" stop-color="#f00">
        <animate attributeName="offset" to="1.1" dur="1s" repeatCount="indefinite"></animate>
      </stop>
    </radialGradient>
    <rect id="MyImage2" x="0" y="0" width="390" height="281" fill="url(#r)"></rect>
    <image id="MyImage1" x="-20" y="-140" width="450" height="400" xlink:href="http://www.oxxostudio.tw/img/articles/201410/20141010_1_demo.jpg"></image>
  </defs>
  <use filter="url(#f)" x="-50" y="-50"></use>
</svg>

SVG 研究之路 (29) - filter - 水波效果

小結

如果你需要線上編輯測試看看,可以點選 這個網址 來測試,這是 EZoApp 線上開發工具,右邊可以編輯,編輯之後按下上面的 preview 就可以預覽囉~ ^_^
