玩轉 CSS 3D - 原理篇

這篇 CSS 3D 的文章,其實醞釀已久,從 CSS 3D 出來的時候就已經在關注,只是要寫 CSS 3D 真的很費工,裏頭太多東西要講,加上最近在做 Webduino 這個可以改變世界的事業 ( Webduino 超讚呀! ),所以就一直擱著了,趁著端午連假,一口氣把它搞定吧!

雖然 CSS 3D 並非真的 3D,CSS 3D 坦白說就是純粹利用計算的方法,藉由瀏覽器的高效能,在 2D 的空間繪製一個 3D 的圖形,就像我們拿張紙,用鉛筆在上頭畫個正立方體之類的,也因為是藉用了瀏覽器來運算,自然而然非常地耗效能,往往只要有過多的形狀轉換為 3D 呈現,就會發現電腦的風扇開始狂轉,這也是使用 CSS 3D 必須要注意的地方,畢竟 CSS 原本就不是拿來做 3D 應用的技術,可以畫 3D,只是可以加強 CSS 呈現的美感和能力,但用在精細的 3D 動畫或轉場效果,還是交給專業的 3D 繪圖軟體來進行。

從這篇開始以及再來的一兩篇,將會深入介紹 CSS 3D 的繪圖以及直接做些應用,如果你已經會了 CSS 3D,不妨也可以看看正多面體該如何製作,可以參考這兩篇:玩轉 CSS 3D - 正四面體與正六面體玩轉 CSS 3D - 正八面體與正十二面體

如果對 CSS 動畫有興趣,可以參考 完整解析 CSS 動畫 ( CSS Animation )

3D 起手式

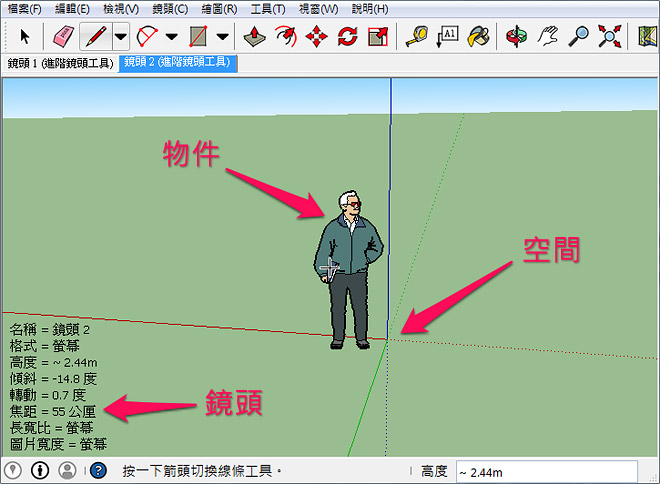

我們這邊先來用 Google SketchUp 這個免費的 3D 建模軟體,看一下最普通的 3D 繪圖的介面,從裏頭最基本的會有三個元素,第一個:攝影鏡頭,第二個:立體空間,第三個:立體物件。

玩轉 CSS 3D - 原理篇

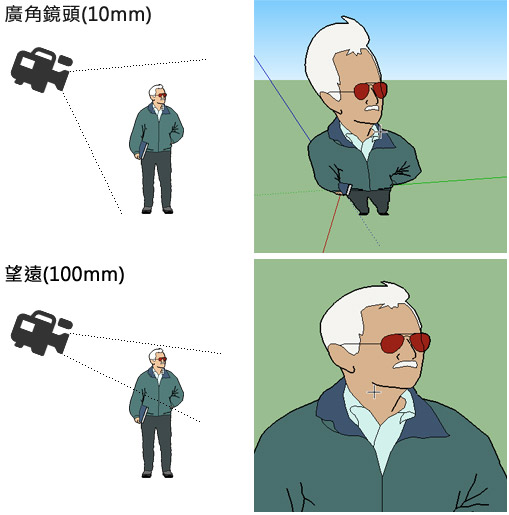

攝影鏡頭主要定義了觀看者的角度,就如同我們在拍照,使用長焦距的望遠鏡頭,物體可以拉近且比較不會變形,使用短焦距的廣角鏡,拍攝的物體就容易變形,從下圖可以看出,鏡頭的焦距可以讓空間內的物體產生不同的變形,至於立體空間則是具備了 X、Y、Z 三個座標軸的空間,立體物件則是在這個空間裏頭的物件。

玩轉 CSS 3D - 原理篇

所以繪製 CSS 的 3D 圖形,最重要的也就是要架設這三個物件,不過因為在 CSS 裡並沒有攝影鏡頭、立體空間...等這些 3D 軟體才有的元素,所以變成都是用 div 取代,在對應的 div 上頭加入對應的 style 屬性,就可以進行模擬,藉由上面所提到的三個元素,我們這裡就必須要用到三層 div,最外層是攝影鏡頭,第二層為立體空間,第三層則是立體空間內的立體元素,寫出來的 HTML 長得就像下面這樣:

<div class="camera">
    <div class="space">
        <div class="box"></div>
    </div>
</div>

設定 camera

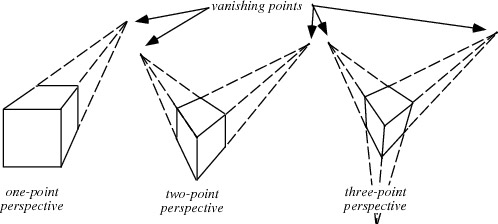

接著就要來把最外層的 div ( 以下通稱 camera ) 設定為攝影鏡頭,設定的方法為添加 perspective-origin 以及 perspective 這兩個屬性,這個屬性是什麼呢?簡單來說就是透視點以及鏡頭到透視點的距離,如果直接查詢 perspective,看到的八九不離十是下面這些圖案:( 圖片來源:mathworld.wolfram.com/Perspective.html )

玩轉 CSS 3D - 原理篇

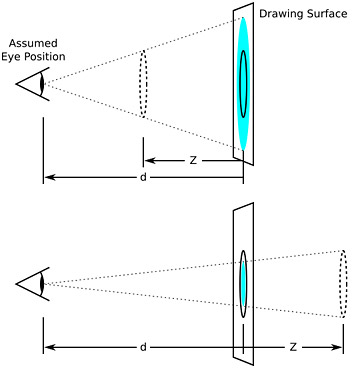

然而在 W3C 裏頭對於 perspective 的解釋則是下圖這樣,透視點同樣也是物體到攝影機的距離 ( d ) ,但又因為 CSS 的 3D 空間裏頭具有 Z 軸,所以 perspective 的距離會因為 Z 軸的關係而有所縮放 ( 不過千萬要注意,這裡的 Z 指的是物體的 Z 軸,也就是 translateZ,不是攝影機的 )。

玩轉 CSS 3D - 原理篇

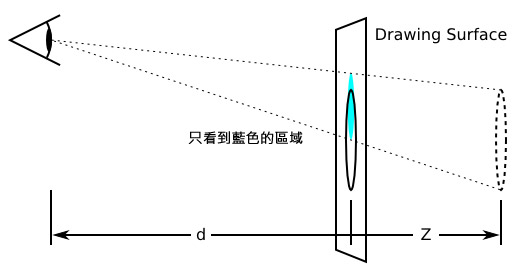

此外,perspective-origin 是攝影機的中心點位置,預設相對應空間 div ( 以下都稱為 space ) 的中心點,不做設定的話預設都是 center center ( 或 50% 50% ),換句話說,作為攝影鏡頭的 camera 的三個維度,perspective-origin 代表了 X 和 Y 軸,而 perspective 代表 Z 軸 ( 和內容物體的 Z 軸相減才會變成攝影機的 ),camera 就可以在三維空間裏頭進行移動,下圖同樣是 W3C 對於 perspective-origin 所作的解釋,當攝影鏡頭往上,圖形的下半部就看不到了。

玩轉 CSS 3D - 原理篇

回到 CSS 來看的話,我們可以像下面這樣設定,這時候會完全沒有畫面是正常的,因為還沒有設定空間和物體。

.camera{
    width:200px;
    height:200px;
    perspective-origin:center center;
    -moz-perspective-origin:center center;
    -webkit-perspective-origin:center center;
    perspective:500px;
    -moz-perspective:500px;
    -webkit-perspective:500px;
}

設定 space

攝影機完成後,就是要設定一個立體空間 space,這個空間設定的方式很簡單,只要設定一個屬性:transform-style,這個屬性預設為 flat,也就是只要是這個 div 內的子元素,一律都是以扁平 ( flat ) 的方式呈現,所屬的變換 transform 也一律都是用 flat 的方式變換,換句話說就是沒有 Z 軸的存在,為了讓內容元素都是立體元素,所以我們要將 transform-style 設為 3D,如此一來內容元素就全部都可以用 3D 進行變換,為了方便區隔,下面我將 space 外圍多一個 boder 做識別。( 範例:css-3d-demo01.html )

.space{
    width:100%;
    height:100%;
    border:1px dashed #000;
    transform-style:3d;
    -moz-transform-style:3d;
    -webkit-transform-style:3d;
}

玩轉 CSS 3D - 原理篇

設定 box

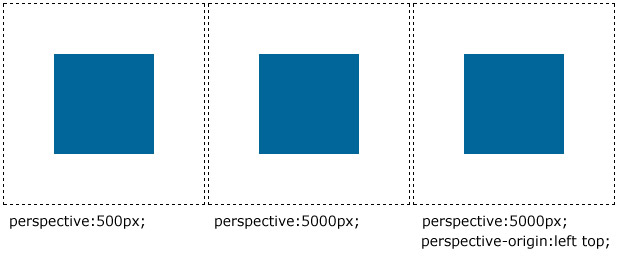

最後就是內容元素 box 了,我們可以添加一個 100px x 100px 的 box 進去,接著,用這個 box 來複習一下前面講的觀念,在沒有設定 box 的 traslateZ、rotate 的情形下,不論我們如何去修改 camera 的 perspective-origin 和 perspective,box 的大小和位置都不會有變化,為什麼呢?因為在沒有設定 box 的 translateZ 或 rotate,讓 Z 的深度有所變化,攝影機透過 perspective 看出去的位置都是相同的,也造成不論怎麼去看這個 box 都是一樣的大小。( 範例:css-3d-demo02.html )

.box{
    width:100px;
    height:100px;
    background:#069;
    transform:translateX(50px) translateY(50px);
    -moz-transform:translateX(50px) translateY(50px);
    -webkit-transform:translateX(50px) translateY(50px);
}

玩轉 CSS 3D - 原理篇

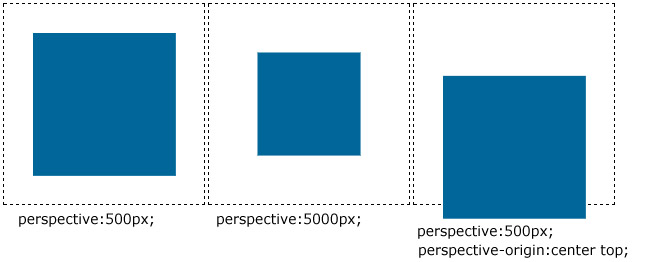

不過當我們給 box 改變 Z 軸的深度之後 ( 這裡我先把 translateZ 設定為 150px ),再去改變 camera 的 perspective-origin 和 perspective,一切彷彿就有了變化。( 範例:css-3d-demo03.html )

.box{
    width:100px;
    height:100px;
    background:#069;
    transform:translateX(50px) translateY(50px) translateZ(150px);
    -moz-transform:translateX(50px) translateY(50px) translateZ(150px);
    -webkit-transform:translateX(50px) translateY(50px) translateZ(150px);
}

玩轉 CSS 3D - 原理篇

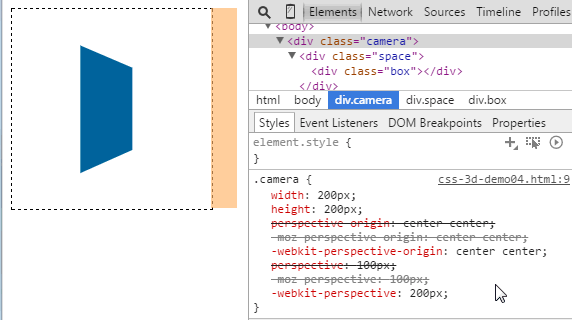

大概了解之後,來把 box 旋轉一下角度,看得應該就會更清楚,當攝影機的變成廣角,也就是 perspective 變短,整個旋轉後變形也會更加明顯,大家可以用開發者工具修改 camera 的 perspective 就會明白。( 範例:css-3d-demo04.html )

.box{
    width:100px;
    height:100px;
    background:#069;
    transform:translateX(50px) translateY(50px) rotateY(60deg);
    -moz-transform:translateX(50px) translateY(50px) rotateY(60deg);
    -webkit-transform:translateX(50px) translateY(50px) rotateY(60deg);
}

玩轉 CSS 3D - 原理篇

改變一下 perspective-origin 也會很有意思。

玩轉 CSS 3D - 原理篇

再來我們加入多一點的 box,並且讓這些 box 的位置改變或旋轉,看看效果如何,這裡比較需要注意的地方,是我們必須要額外在每個 box 加入 position:absolute 的屬性,因為 div 本身為 block 屬性,會互相擠壓,要設定位置為絕對位置,才會正確地放在 space 裏頭。( 範例:css-3d-demo05.html )

.space div{
    position:absolute;
    width:100px;
    height:100px;
}
.box1{
    background:#069;
    transform:translateX(50px) translateY(50px) rotateY(60deg);
    -moz-transform:translateX(50px) translateY(50px) rotateY(60deg);
    -webkit-transform:translateX(50px) translateY(50px) rotateY(60deg);
}
.box2{
    background:#c00;
    transform:translateX(100px) translateY(20px) rotateX(60deg);
    -moz-transform:translateX(100px) translateY(20px) rotateX(60deg);
    -webkit-transform:translateX(100px) translateY(20px) rotateX(60deg);
}
.box3{
    background:#f90;
    transform:translateX(0px) translateZ(-250px) rotateY(20deg);
    -moz-transform:translateX(0px) translateZ(-250px) rotateY(20deg);
    -webkit-transform:translateX(0px) translateZ(-250px) rotateY(20deg);
}
.box4{
    background:#0c9;
    transform:translateX(20px) translateY(80px) rotateX(-80deg);
    -moz-transform:translateX(20px) translateY(80px) rotateX(-80deg);
    -webkit-transform:translateX(20px) translateY(80px) rotateX(-80deg);
}

玩轉 CSS 3D - 原理篇

藉由上述的三個 3D 元素,我們就可以輕鬆的繪製 CSS 3D 圖形,不過除了 camera、space 和 box 之外,還有一個最重要最重要最重要的撰寫規律在裏頭 ( 因為很重要所以要講三次 ),這個規律就是 tramsform 裏頭是有順序的,因為 CSS 3D 完全是藉由 2D 演算而來,並不是真的像 3D 軟體是真的有 3D 的空間,所以就變成會「按照順序」進行演算,而且又因為 transform 會造成物體的整個座標軸變換,在順序的編排上就格外重要。

例如今天我先讓 box 在 X 軸上水平位移 100px 再繞著 Y 軸順時針轉 60 度,和先繞 Y 軸順時針轉 60 度,再在 X 軸上頭水平位移 100px 的結果會完全不同,因為當我先繞了 Y 軸轉動,整個 X 軸也會跟著轉動,這時候再做水平位移,位置就會像是在深度做變換。( 範例:css-3d-demo06.html )

.space div{
    position:absolute;
    width:100px;
    height:100px;
}
.box1{
    background:#069;
    transform:translateY(50px) translateX(100px) rotateY(60deg);
    -moz-transform:translateY(50px) translateX(100px) rotateY(60deg);
    -webkit-transform:translateY(50px) translateX(100px) rotateY(60deg);
}
.box2{
    background:#c00;
    transform:translateY(50px) rotateY(60deg) translateX(100px);
    -moz-transform:translateY(50px) rotateY(60deg) translateX(100px);
    -webkit-transform:translateY(50px) rotateY(60deg) translateX(100px);
}

玩轉 CSS 3D - 原理篇

transform 的數量少還比較看不出來,當今天 transform 裏頭數量一多,造成的差異就更加明顯,這也是在玩 CSS 3D 最最最最最需要注意的重點所在,一定要注意,一定要注意,一定要注意,非常重要所以再講三次呀!( 範例:css-3d-demo07.html )

.space div{
    position:absolute;
    width:100px;
    height:100px;
}
.box1{
    background:#069;
    transform:translateY(50px) translateX(100px) rotateY(60deg) rotateX(60deg) translateX(-50px);
    -moz-transform:translateY(50px) translateX(100px) rotateY(60deg) rotateX(60deg) translateX(-50px);
    -webkit-transform:translateY(50px) translateX(100px) rotateY(60deg) rotateX(60deg) translateX(-50px);
}
.box2{
    background:#c00;
    transform:translateX(-50px) translateY(50px) rotateX(60deg) rotateY(60deg) translateX(100px);
    -moz-transform:translateX(-50px) translateY(50px) rotateX(60deg) rotateY(60deg) translateX(100px);
    -webkit-transform:translateX(-50px) translateY(50px) rotateX(60deg) rotateY(60deg) translateX(100px);
}

玩轉 CSS 3D - 原理篇

小結

以上就是 CSS 3D 的原理解析,坦白說如果明白了 3D 的結構組成,CSS 的 3D 就沒有難度,總而言之,就是先建立好三個元素:攝影機、立體空間、立體物件,就可以開始玩轉 CSS 3D 囉!
