SVG D3.js - transition 基本篇

在 CSS 裡面有非常好用的 transition 屬性，同樣的在 d3.js 裡頭也有，而且比 CSS 的 transition 更加強大，除了會自動去計算補間動畫 ( 這個詞在 flash 裡頭很常聽到 )，更可以自己設定自己的補間效果 ( tween )，自己去設定相關的插值 ( interpolate )，許多 d3.js 圖表的動態效果，都是藉由這個 transition 來完成的！這篇將先會先介紹基本的 transition 的用法，後續會用其他篇幅來說明比較進階的應用。

d3.js 基本的 API 有以下幾個：

• d3.transition([selection], [name])
• transition.delay([delay])
• transition.duration([duration])
• transition.ease([value[, arguments]])
• transition.attr(name, value)
• transition.style(name, value[, priority])
• transition.each([type, ]listener)
• transition.call(function[, arguments…])

.transition()、.delay()、.duratio()

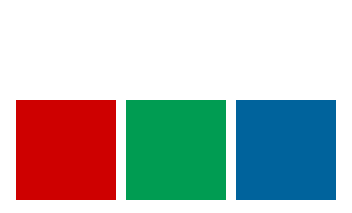

要看 API 就一定要實作，先看到下面這個範例，三個正方形在頁面載入之後就會往下移動，但因為設定的不同，所以會在不同的時間點抵達下方，紅色的正方形，單純只寫了.transition，因此會帶入預設的.duration(250)，也就是 0.25 秒，綠色的正方形多寫了.duration(1000)，表示會在一秒內抵達下方，藍色的正方形則是又多了.delay(500)，表示會延遲五秒鐘才開始進行動作，其實在在 CSS 也幾乎是同樣的設定方式啦。( 範例：svg-d3-14-transition-1-demo1.html )

d3.selectAll('div')
  .style({
        'top':'0'
  });
d3.select('.box1')
    .transition()
    .style({
        'top':'100px'
    });
d3.select('.box2')
    .transition()
    .duration(1000)
    .style({
        'top':'100px'
    });
d3.select('.box3')
    .transition()
    .duration(1000)
    .delay(500)
    .style({
        'top':'100px'
    });

.style()、.attr()

在上面的範例，其實還用到了.style這個方法，這個方法就是單純的針對具有樣式的樣式屬性去做變換，如果換成像 SVG 裡頭使用 attr 控制的元素，就必須要改用.attr的方式來控制，例如下面這個範例。( 範例：svg-d3-14-transition-1-demo2.html )

d3.selectAll('rect')
  .attr({
        'y':'0'
  });
d3.select('#r1')
    .transition()
    .attr({
        'y':'100'
    });
d3.select('#r2')
    .transition()
    .duration(1000)
    .attr({
        'y':'100'
    });
d3.select('#r3')
    .transition()
    .duration(1000)
    .delay(500)
    .attr({
        'y':'100'
    });

.ease()

看完上面兩個範例，我想應該已經大致上了解 transition 的運作原理，接著再來就看看.ease這個方法，在剛剛的兩個範例裏頭，並沒有設定.ease，呈現出來就是死板板的等速運動，換句話說，就是用.ease(‘linear’)的這個預設的動作類型，為了讓動畫看起來更漂亮，我們就會使用加速、減速或反彈...等動作類型，這些類型，在 d3.js 裏頭其實已經預設了不少囉！以下就是.ease具備的動作類型：

• linear：線性，預設值，為一個常數
• poly(k)：Math.Pow，指定一個冪次 k 給 線性的常數
• quad：等同於 poly(2)
• cubic：等同於 poly(3).
• sin：三角函數的 sin 曲線
• exp：基於線性常數的指數函數
• circle：四分之一的圓周
• elastic(a, p)：像是橡皮筋一樣的有彈性，會超出 0 和 1 的範圍
• back(s)：先往後再往前
• bounce：會像球一樣的反彈

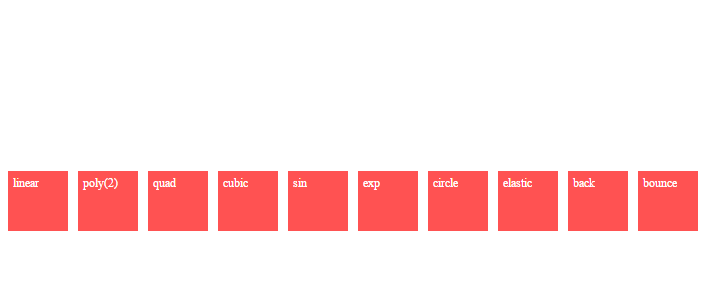

這個這個範例 svg-d3-14-transition-1-demo3.html 裏頭，將.ease具備的模式一一展現，為了更清楚表現程式碼，就一段一段忠實呈現，在這裡就不一一把程式碼列出，可 以點選範例看原始碼即可。

d3.select('.box1')
    .transition()
    .duration(1000)
    .ease('linear') //換裡面的字串即可
    .style({
        'top': '200px'
    });
d3.select('.box2')
    .transition()
    .duration(1000)
    .ease('poly','2') //比較需要注意的是，有帶參數的要這樣寫
    .style({
        'top': '200px'
    });

除此之外，還有另外四種類型。( 範例：svg-d3-14-transition-1-demo4.html )

• cubic-in：加速
• cubic-out：減速
• cubic-in-out：先減速再加速

• cubic-out-in：先加速再減速

  d3.select('.box1')

  .tran  sition()
  .duration(1000)
  .ease('cubic-in')  //cubic-out,cubic-out-in,cubic-in-out
  .style({
      'top': '200px'
  });


.each()

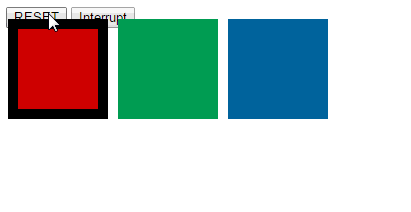

看完.ease，接下來就是.each這個方法，按照官網的說明，這是一個在補間動畫運作時的「監聽器」 ( listener )，具有三種類型，分別是「start」、「end」與「interrupt」，「start」代表在補間動畫開始的時候，同時執行，但根據官方說法，會有 17ms 的延遲，所以也不是完全同時，「end」表示在補間動畫結束後，要執行甚麼，而「interrupt」則表示當補間動畫中斷時，會執行些甚麼，下面的範例，第一個正方形在開始的時候就會有邊框，第二個則是在結束的時候會有邊框，第三個按鈕則是在我們按下 interrupt 按鈕的時候會出現邊框。( 範例：svg-d3-14-transition-1-demo5.html )

d3.select('.box1')
    .transition()
    .duration(2000)
    .style({
        'top':'100px'
    })
    .each('start',function(){
        d3.select(this)
            .style({
                'border':'10px solid #000'
            });
    });
d3.select('.box2')
    .transition()
    .duration(2000)
    .style({
        'top':'100px'
    })
    .each('end',function(){
        d3.select(this)
            .style({
                'border':'10px solid #000'
            });
    });
d3.select('.box3')
    .transition()
    .duration(2000)
    .style({
        'top':'100px'
    })
    .each('interrupt',function(){
        d3.select(this)
            .style({
                'border':'10px solid #000'
            });
    });

.call()

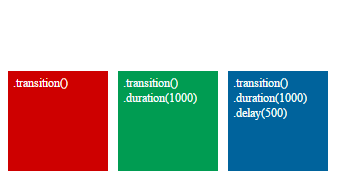

最後就是.call這個方法，其實這就類似我們在寫 JS 的時候，會把多個地方用到的函式獨立出來一樣，在下面的範例，由於三個正方形都會移動到同樣的位置，所以我們就將位置獨立出來，再使用.call來呼叫即可。( 範例：svg-d3-14-transition-1-demo6.html )

function d3Transition(){
    d3.selectAll('div')
      .style({
            'top':'30px'
      });
    d3.select('.box1')
        .transition()
        .call(foo);
    d3.select('.box2')
        .transition()
        .duration(1000)
        .call(foo);
    d3.select('.box3')
        .transition()
        .duration(1000)
        .delay(500)
        .call(foo);
}
function foo(t){
    t.style({
            'top':'100px'
        });
}

補充一點，我們也可以將 transition 組合起來成為一連串的動畫效果。( 範例：svg-d3-14-transition-1-demo7.html )

d3.select('.box1')
    .transition()
    .duration(1000)
    .style('top','100px')
    .transition()
    .duration(1000)
    .style('left','100px')
    .transition()
    .duration(1000)
    .style('top','30px')
    .transition()
    .duration(1000)
    .style('left','10px');

小結

以上就是 d3.js 裏頭 transition 的基本用法，不過 transition 真是滿博大精深的，之後將會再用其他篇幅，介紹比較深入的用法囉！
