SVG D3.js - 區域 ( area )

理解了 line、scale 和座標軸之後,再來要介紹與 area 這個方法,area 就像字面翻譯一樣,可以繪製一個區域,同時也可以像 line 一樣的設定 interpolate ,因此搭配 line 一起使用,就可以畫出具有區域顏色的折線圖,相當的有意思。

area 的 API

一如往常,先來看看 area 有哪些 API 可以使用:

  • area.x
  • area.x0
  • area.x1
  • area.y
  • area.y0
  • area.y1
  • area.interpolate
  • area.tension
  • area.defined

x([x])、x0([x0])、x1([x1])、y([y])、y0([y0])、y1([y1])

一開始的 x、x0、x1、y、y0、y1 這六個 API 是要一併處理的,這幾個 API 是專門處理座標的 API,通常 x、y0、y1 互相搭配,y、x0、x1 互相搭配,舉例來說,若我們把 x 和 y1 帶入一串數據 ( 不是陣列,要用 data 的方式帶入 ),y0 固定,那麼就會畫出一個區域的圖形。( svg-d3-05-area-demo1.html )

  var data = [
  {x:0, y:18},
  {x:20, y:27},
  {x:40, y:56},
  {x:60, y:34},
  {x:80, y:41},
  {x:100, y:35},
  {x:120, y:100},
  {x:140, y:37},
  {x:160, y:26},
  {x:180, y:21}
  ];

  var width = 240,
    height = 120;

  var s = d3.select('#s');

  s.attr({
      'width': width,
      'height': height,
    });

  var area = d3.svg.area()
      .x(function(d) { return d.x; })
      .y0(0)
      .y1(function(d) { return d.y; });

    s.append('path')
      .attr({
          '    d':area(data),
              'stroke':'#c00',
              'fill':'rgba(255,0,0,.3)',
              'transform':'translate(2,2)'
      });

SVG D3 - 區域 ( area )

如果我們將陣列換成垂直的,再改一下 area 的 API,方向就會變成垂直的。( svg-d3-05-area-demo2.html )

  var area = d3.svg.area()
      .y(function(d) { return d.y; })
      .x0(0)
      .x1(function(d) { return d.x; });

SVG D3 - 區域 ( area )

如果要比較簡單來思考的話,y0 和 y1 可以分別看成是上方 y 座標與下方 y 坐標,x0、x1 可以看成左方的 x 座標與右方的 x 座標,基本上一定要有 x 一組數據搭配 y0、y1 或 y 一組數據搭配 x0、x1,因此最重要的其實就是必須要有一組座標來產生 area,前面使用了固定 x0 或固定 y0 的方式,就可以做出折線圖的區域效果,當然,如果我們數據,就會產生非常有趣的形狀。( svg-d3-05-area-demo3.html )

  var data = [
  {x:0, y0:0, y1:20},
  {x:20, y0:10, y1:30},
  {x:40, y0:30, y1:80},
  {x:60, y0:60, y1:70},
  {x:80, y0:40, y1:40},
  {x:100, y0:40, y1:20},
  {x:120, y0:50, y1:30},
  {x:140, y0:50, y1:40},
  {x:160, y0:40, y1:20},
  ];

  var area = d3.svg.area()
      .x(function(d) { return d.x; })
      .y0(function(d) { return d.y0; })
      .y1(function(d) { return d.y1; });

SVG D3 - 區域 ( area )

area.interpolate([interpolate])、area.tension([tension])

這兩個 API 和 line() 的用法其實一模一樣,可以參考 SVG D3 - 繪製線段,這兩者的目的在於根據我們的數據,描繪出有 B-spline 或 Cardinal spline 或 cubic interpolation 的邊緣線段,這裡我們拿剛剛範例 1 來做比較,實驗組套用了.interpolate('bundle')。( svg-d3-05-area-demo4.html )

 //對照組
  var area1 = d3.svg.area()
      .x(function(d) { return d.x; })
      .y0(0)
      .y1(function(d) { return d.y; });

  //實驗組
  var area2 = d3.svg.area()
      .x(function(d) { return d.x; })
      .y0(0)
      .y1(function(d) { return d.y; })
      .interpolate('bundle');

    s.append('path')
      .attr({
        'd':area1(data),
        'stroke':'#00c',
        'fill':'rgba(0,0,255,.1)',
        'transform':'translate(2,2)'
      });
    s.append('path')
      .attr({
        'd':area2(data),
        'stroke':'#c00',
        'fill':'rgba(255,0,0,.3)',
        'transform':'translate(2,2)'
      });

SVG D3 - 區域 ( area )

area.defined([defined])

defined 就式定義那些資料該出現或不該出現,舉例來說可以定義資料大於多少才出現,或資料是偶數才能出現...等之類,下面的範例讓區域只顯示 x 不是三的倍數的資料。 ( svg-d3-05-area-demo5.html )

  //對照組
  var area1 = d3.svg.area()
      .x(function(d) { return d.x; })
      .y0(0)
      .y1(function(d) { return d.y; });

  //實驗組
  var area2 = d3.svg.area()
      .x(function(d) { return d.x; })
      .y0(0)
      .y1(function(d) { return d.y; })
      .defined(function(d) { return d.x%3 != 0; });

SVG D3 - 區域 ( area )

製作圖表

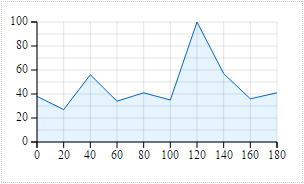

理解了 area 的用法之後,現在要來把之前的 line()、scale()、Axis() 和 area() 全部結合在一起,做一個票漂亮亮的圖表,第一步,直接參考上一篇的 範例 拿來用,然後我們直接多新增 area 進去,就可以做出具有區域的折線圖表,程式碼有點多,不過都是之前介紹過的,所以直接點開範例看看吧。( svg-d3-05-area-demo6.html )

SVG D3 - 區域 ( area )

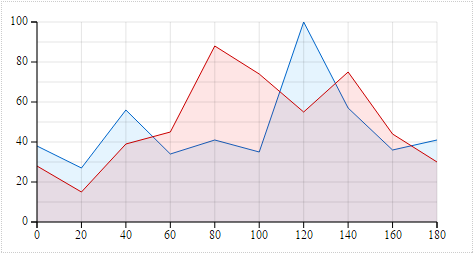

只有一個折線圖不稀奇,可以放超過一個折線圖,看起來整個圖表的樣貌就更為完善囉!( svg-d3-05-area-demo7.html )

資料長這樣:

  var data = [
  {x:0, y:38, z:28},
  {x:20, y:27, z:15},
  {x:40, y:56, z:39},
  {x:60, y:34, z:45},
  {x:80, y:41, z:88},
  {x:100, y:35, z:74},
  {x:120, y:100, z:55},
  {x:140, y:57, z:75},
  {x:160, y:36, z:44},
  {x:180, y:41, z:30}
  ];

兩條線段兩個區域:

  //line
  var line1 = d3.svg.line()
    .x(function(d) {
      return scaleX(d.x);
    }).y(function(d) {
      return scaleY(d.y);
    });

  var line2 = d3.svg.line()
    .x(function(d) {
      return scaleX(d.x);
    }).y(function(d) {
      return scaleY(d.z);
    });

  //area
  var area1 = d3.svg.area()
  .x(function(d) { return scaleX(d.x); })
  .y0(height)
  .y1(function(d) { return scaleY(d.y); });

  var area2 = d3.svg.area()
  .x(function(d) { return scaleX(d.x); })
  .y0(height)
  .y1(function(d) { return scaleY(d.z); });

  s.append('path')
    .attr({
      'd':line1(data),
      'stroke':'#06c',
      'fill':'none',
      'transform':'translate(35,20)'
    });

  s.append('path')
  .attr({
    'd':area1(data),
    'fill':'rgba(0,150,255,.1)',
    'transform':'translate(35,20)'
  });

  s.append('path')
    .attr({
      'd':line2(data),
      'stroke':'#c00',
      'fill':'none',
      'transform':'translate(35,20)'
    });

  s.append('path')
  .attr({
    'd':area2(data),
    'fill':'rgba(255,0,0,.1)',
    'transform':'translate(35,20)'
  });

SVG D3 - 區域 ( area )

小結

以上就是 D3.js area 的基本介紹,相信理解之後,就可以做出更多有趣的圖表囉!最後,這篇文章的起始圖片,取自三星的 S3 廣告,總共有兩部,都超讚的,我很喜歡,分享給大家。^_^
